반도체 팹 이란(제조 시설, 주요 공정, 팹리스와 파운드리 차이)

반도체 뉴스를 읽다 보면 새 팹을 짓거나 생산라인을 늘린다는 표현을 자주 만난다. 팹은 웨이퍼에 미세한 회로를 만들어 반도체 칩을 제조하는 시설을 뜻한다. 반도체 팹 이란 무엇인지 이해하려면 먼저 공장 자체와 기업의 사업 방식을 구분해야 한다. 팹리스, 파운드리와 이름이 비슷해도 같은 대상을 가리키지는 않는다. 설계한 회로가 실제 제품이 되려면 제조뿐 아니라 패키징과 검사도 필요하다. 팹에서 하는 일과 내부 환경, 관련 용어의 차이를 차근차근 정리해 보았다.



반도체 팹 이란 무엇을 만드는 곳일까?

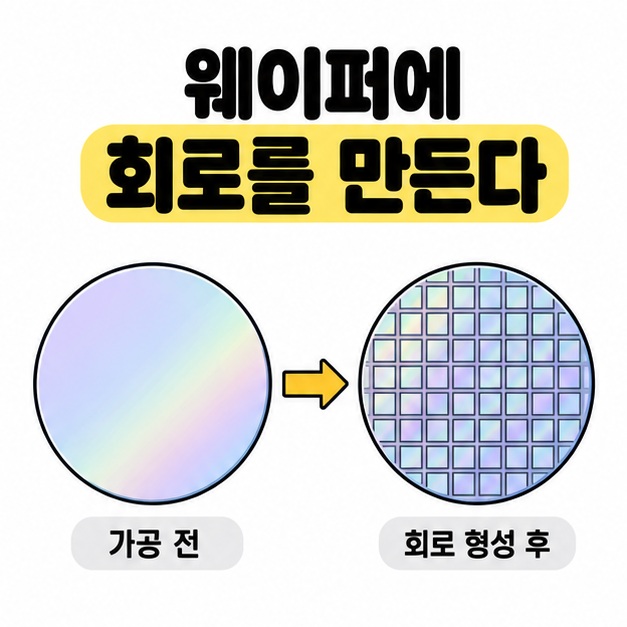

팹은 웨이퍼를 가공해 트랜지스터와 배선 같은 미세 구조를 형성하는 반도체 제조 시설이다. 영어 fabrication facility를 줄여 fab이라고 부른다. 웨이퍼는 회로를 만드는 바탕이 되는 얇은 판이며, 대표적으로 실리콘을 사용한다. 원판 하나에 여러 칩의 회로를 함께 만든다는 점이 특징이다.



이때 웨이퍼를 가공한다는 말은 실리콘 덩어리를 잘라 원판으로 만드는 일만을 뜻하지 않는다. 팹에서는 준비된 웨이퍼에 물질을 쌓고 필요한 부분을 제거하며 전기적으로 작동하는 소자와 연결 구조를 만든다. 칩을 설계하는 사무실이나 완성된 전자기기를 조립하는 공장과 구분되는 역할이다.



생산 공간의 핵심은 공기 중 입자와 온도 등을 관리하는 클린룸이다. 작은 먼지나 오염도 미세 회로의 결함으로 이어질 수 있어 작업자는 방진복을 입고 정해진 출입 절차를 따른다. 웨이퍼는 전용 운반 용기에 담겨 장비 사이를 이동하며, 자동 이송 장치가 운반을 돕는다. 팹은 이런 제조 장비와 환경 관리 시스템이 함께 작동하는 시설이다.



팹 안에서는 어떤 공정을 거칠까?

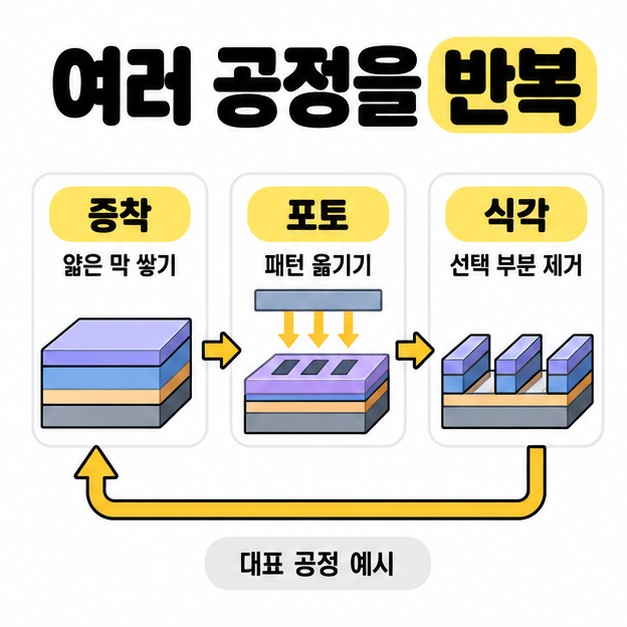

얇은 막을 쌓고 회로 모양을 옮긴 뒤 선택한 부분을 깎는 작업을 여러 차례 반복한다. 한 번 인쇄해서 완성하는 방식이 아니라 여러 층의 구조를 정밀하게 맞추며 만드는 과정이다. 대표 공정의 역할을 나누면 다음과 같다.



• 증착은 웨이퍼 위에 필요한 재료를 얇은 막으로 쌓는 작업이다.
• 포토 공정은 감광막에 빛을 이용해 패턴을 옮기고 현상하는 작업이다.
• 식각은 패턴에 맞춰 특정 부분의 물질을 선택적으로 제거하는 작업이다.
• 이온 주입은 특정 영역의 전기적 성질을 조절하는 작업이다.
• 측정과 검사는 공정 결과와 결함을 확인하는 작업이다.



실제 생산에서는 세정 등 여러 작업이 사이사이에 들어가며, 제품과 공정에 따라 순서와 반복 횟수가 달라진다. 위 목록은 역할을 이해하기 위한 요약이지 모든 칩에 똑같이 적용하는 고정 순서는 아니다. 같은 웨이퍼도 여러 장비를 거치며 필요한 층과 구조를 완성한다.



웨이퍼에 회로를 만든 뒤에는 개별 칩으로 분리하고 외부와 연결할 수 있도록 패키징하며 기능을 검사한다. 보통 팹의 웨이퍼 제조는 전공정, 조립과 패키징 및 최종 검사는 후공정으로 나누어 설명한다. 웨이퍼 상태에서 하는 전기적 검사도 있으므로 검사가 맨 마지막에만 이뤄진다고 이해해서는 안 된다.



팹리스와 파운드리는 어떻게 다를까?

팹은 제조 시설이고, 팹리스와 파운드리는 반도체 사업에서 맡는 역할을 구분하는 용어이다. 설계와 제조를 함께 수행하는 종합반도체기업은 IDM이라고 부른다. 시설과 기업 유형을 나눠 보면 의미가 분명해진다.



용어	핵심 의미
팹	웨이퍼에 회로를 만드는 제조 시설
팹리스	자체 팹 없이 칩 설계와 제품 개발에 집중하는 기업
파운드리	고객이 맡긴 반도체를 제조하는 사업 또는 기업
IDM	칩 설계와 제조 등을 함께 수행하는 종합반도체기업

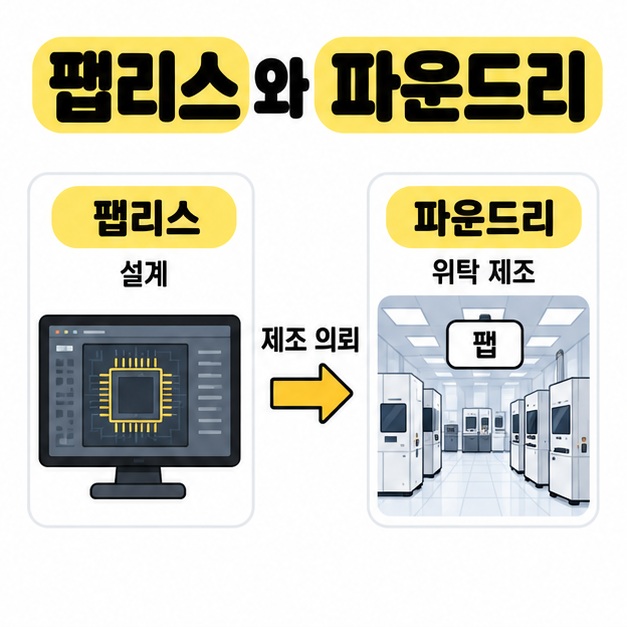

예를 들어 팹리스가 개발한 칩을 파운드리에 맡기면 파운드리는 보유한 팹의 제조 공정으로 생산한다. 이후 패키징과 테스트는 별도 전문기업이 맡을 수도 있다. 팹리스라는 말은 반도체 제품이 없다는 뜻이 아니라 직접 운영하는 웨이퍼 제조 공장이 없다는 뜻이다.



반도체 팹 이란 시설을 뜻하므로 팹을 보유했다고 모두 파운드리인 것은 아니다. 자체 제품을 설계하고 생산하는 IDM도 팹을 운영한다. 기업을 살펴볼 때는 공장 보유 여부와 함께 자체 제품을 만드는지, 고객의 제조를 맡는지 확인하면 된다.



마치면서

팹은 웨이퍼 위에 미세한 소자와 회로를 형성하는 제조 시설이며, 클린룸과 여러 공정 장비가 함께 작동하는 공간이다. 반도체 팹 이란 무엇인지 이해했다면 증착과 포토, 식각 등의 반복 작업이 실제 칩 구조를 만든다는 점까지 연결해 기억하면 좋다. 팹리스는 설계와 제품 개발에 집중하고 파운드리는 고객의 제조를 맡으며, IDM은 설계와 제조를 함께 수행한다. 회로가 만들어진 뒤에도 패키징과 검사가 이어진다는 흐름을 알아두면 반도체 기업과 공장 관련 뉴스를 이해하기 한결 쉬워진다.
