1나노 dram 절연막(하이케이, 커패시터, HKMG 원리)

1나노 dram 절연막을 이해하려면 먼저 DRAM의 ‘1’ 표기를 정확히 볼 필요가 있다. 업계에서 1x, 1y, 1z, 1a, 1b, 1c처럼 부르는 세대는 10nm급 DRAM 공정 세대명이며, 1c가 실제 1nm 선폭이라는 뜻은 아니다. 공정이 계속 미세해지면 트랜지스터와 커패시터에 들어가는 절연막도 더 얇고 정교해져야 한다. 이때 누설전류를 줄이면서 전하 저장능력을 유지하기 위해 하이케이(High-k) 절연막 기술이 중요해진다.

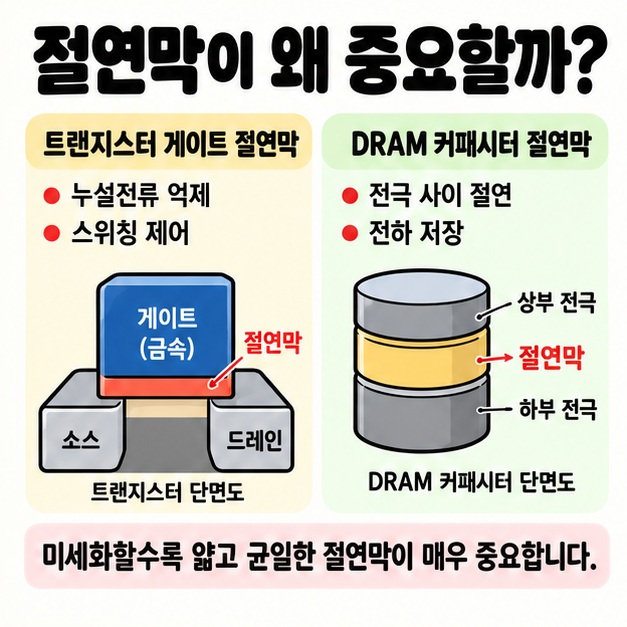

1나노 dram 절연막은 왜 중요할까?

DRAM 셀은 크게 트랜지스터와 커패시터로 구성된다. 트랜지스터는 데이터를 읽고 쓰는 스위치 역할을 하고, 커패시터는 전하를 저장해 0과 1을 표현한다. 공정이 미세해지면 두 구조 모두 면적이 줄어들기 때문에 얇은 절연막의 성능이 제품 특성에 큰 영향을 준다.



절연막을 단순히 얇게 만들기만 하면 누설전류가 증가하거나 신뢰성이 떨어질 수 있다. 그래서 물리적으로는 어느 정도 두께를 유지하면서도 전기적으로 얇은 효과를 내는 높은 유전율의 소재가 필요하다.



구분	절연막의 역할
트랜지스터 게이트	게이트와 채널 사이 전류 누설을 막고 스위칭 제어
DRAM 커패시터	전극 사이를 절연하면서 충분한 전하 저장능력 확보
미세공정 과제	더 작은 면적에서 누설전류와 신뢰성 문제 억제
핵심 방향	고유전율 소재와 균일한 초박막 형성 기술



따라서 ‘DRAM 절연막’이라고 해도 게이트 절연막과 커패시터 유전체를 구분해서 봐야 한다. 두 부분 모두 절연 역할을 하지만 요구되는 전기적 특성과 구조는 서로 다르다.

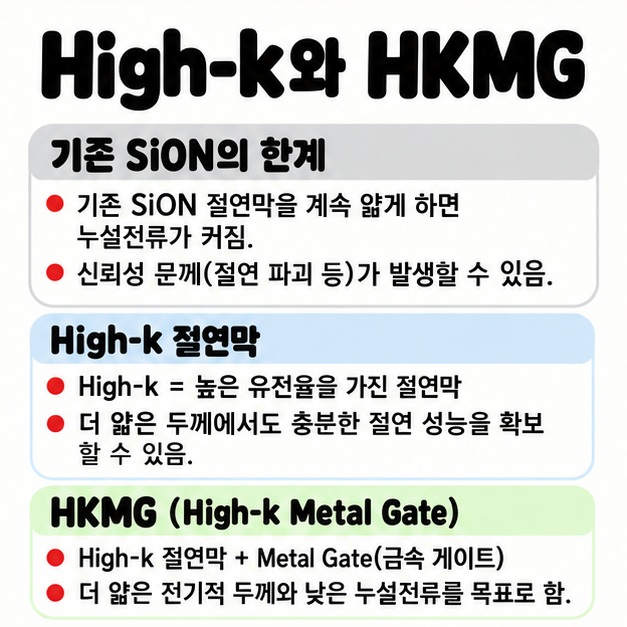

하이케이 절연막은 어떤 원리일까?

하이케이 절연막은 유전율이 높은 물질을 사용해 같은 전기적 성능을 더 두꺼운 물리 두께에서 구현하는 방식이다. 기존 SiON 절연막을 계속 얇게 만들면 누설전류와 신뢰성 문제가 커질 수 있는데, High-k 재료를 사용하면 이런 한계를 줄이는 데 도움이 된다.



SK하이닉스는 모바일 DRAM에 HKMG를 적용하면서 기존 SiON 대신 얇은 High-k 절연막을 사용해 누설전류를 줄이고 신뢰성을 높이는 원리를 설명하고 있다. HKMG는 High-k Metal Gate의 약자로 고유전율 절연막과 금속 게이트를 함께 사용하는 기술이다.



• High-k는 유전율이 높은 절연재료를 뜻한다.
• 게이트 절연막은 누설전류를 줄이면서 트랜지스터 제어력을 확보해야 한다.
• 커패시터 절연막은 작은 면적에서도 충분한 정전용량을 확보해야 한다.
• 막이 매우 얇아질수록 두께 균일성과 결함 제어가 중요해진다.
• 새로운 재료를 쓰면 공정 호환성과 신뢰성 검증도 필요하다.



자세한 HKMG 원리는 SK하이닉스 HKMG 기술 안내 바로가기에서 확인할 수 있다.

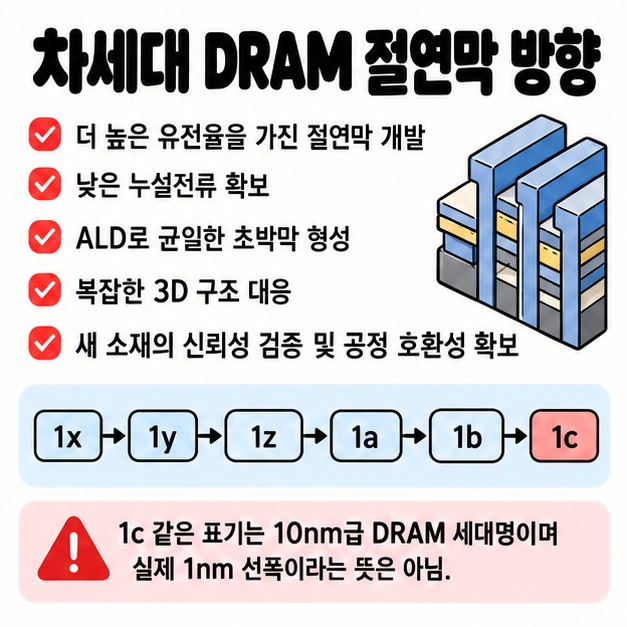

앞으로 DRAM 절연막은 어떻게 바뀔까?

초미세 DRAM에서는 커패시터의 면적이 줄어도 필요한 정전용량을 유지해야 한다. 이를 위해 더 높은 유전율과 낮은 누설전류를 동시에 만족하는 초박막 유전체, 그리고 깊고 좁은 구조에도 균일하게 막을 입히는 원자층증착(ALD) 같은 공정 기술이 중요해진다.



SK하이닉스 연구자료에서는 미래 DRAM 커패시터용으로 초박막 고유전율 유전체와 HZO 계열 강유전체·반강유전체를 결합한 구조도 연구하고 있다. 다만 이런 연구용 재료가 특정 세대의 양산 DRAM에 그대로 적용된다고 단정할 수는 없다.



1. 절연막 유전율을 높여 작은 면적에서도 전하 저장능력을 확보한다.
2. 누설전류를 낮춰 데이터 유지와 소비전력 문제를 줄인다.
3. ALD 등으로 복잡한 3차원 구조에 균일한 초박막을 형성한다.
4. 새 재료의 열적 안정성과 공정 호환성을 검증한다.
5. 미세화 한계에 따라 수직 게이트와 3D DRAM 같은 구조 변화도 함께 연구한다.



현재 DRAM은 이미 10nm 이하 영역을 향해 미세화되고 있으며, 차세대에서는 구조와 소재 혁신이 함께 요구된다. 절연막은 눈에 잘 보이지 않는 얇은 층이지만 누설전류, 속도, 소비전력, 데이터 유지 특성에 직접 영향을 주는 핵심 요소다.

마치면서

1나노 dram 절연막을 이해할 때는 ‘1c’ 같은 세대명이 실제 1nm 선폭을 뜻하는 것은 아니라는 점부터 기억하면 된다. 미세화가 진행될수록 게이트와 커패시터 절연막은 더 높은 유전율, 낮은 누설전류, 균일한 초박막 형성이 중요해진다. High-k, HKMG, ALD와 차세대 커패시터 소재가 함께 연구되는 이유도 이 때문이다.



[안내드립니다] DRAM 세대명과 실제 공정 치수, 절연막 소재와 구조는 제조사와 제품 세대에 따라 다르며 일부 차세대 소재는 연구 단계에 있습니다. 특정 기업의 양산 공정에 적용된 정확한 재료와 두께는 공식 발표가 없는 경우 공개정보만으로 단정하기 어렵습니다.
